【創新技術公示】MAGMASOFT?6在壓鑄壓射系統模擬上的DOE應用

壓鑄快訊發表于2023/6/24 10:48:25 創新技術公示邁格碼

創新技術評選活動

Award of Die Casting Innovative Technologies

歷經20余年的?速發展，中國壓鑄?業?前已經進?到轉型升級的關鍵時期，協同創新與?質量發展逐漸成為?業共識。為?勵?業中的創新技術與成果不斷涌現，并帶動相關企業的技術與產品創新，在全?業形成創新?尚，提升企業競爭?，?2017年起，鑄造行業生產力促進中心在全?業范圍內組織開展“全國壓鑄行業年度創新技術與產品評選”活動，旨在發現、認定與推?國內外壓鑄領域的優秀創新技術與產品，進而促進我國壓鑄?業發展與技術進步。

◆提示：活動全程不收取任何費用！

初審公示

邁格碼（蘇州）軟件科技有限公司的“MAGMASOFT®6版本在高壓鑄造壓射系統模擬上的DOE應用”的創新獎申報已經通過活動組委會初審，為保障公信力，接受全行業監督，現進入公示階段。每項通過初審的創新技術將在“壓鑄商情”、“中鑄科技”、“壓鑄快訊”公眾號同步公示，公示期為10個工作日（即2023年6月18日至7月4日），在期間若無人提出異議，則進入終審階段，評選活動計劃在2023年6月由壓鑄行業特聘專家組終評并公布評選結果。

01創新技術：

MAGMASOFT®6版本在高壓鑄造壓射系統模擬上的DOE應用

申報企業：邁格碼（蘇州）軟件科技有限公司

02創新背景

伴隨著新能源汽車行業的快速發展，市場對大型結構件的需求越來越大，尤其是大型一體化壓鑄件。隨著壓鑄產品尺寸越來越大，大型一體化壓鑄件產品對成型、質量、性能的要求也越來越高。因此，大型一體化壓鑄件對壓鑄工藝控制的要求更高。

作為壓鑄工藝的第一階段，即從倒料、穩料到慢壓射，料管內的流態平穩性、溫度變化、氣體包卷狀態等，對于大型一體化壓鑄件有著重要的意義。

MAGMA研發團隊針對不同的倒料方式、不同的澆注量、不同尺寸的沖頭等工藝的需求，緊跟壓鑄市場的發展潮頭，與時俱進，在MAGMASOFT®6版本中開發了一套參數化的壓射系統，便于用戶對高壓壓射工藝進行DOE優化。

03技術革新特點

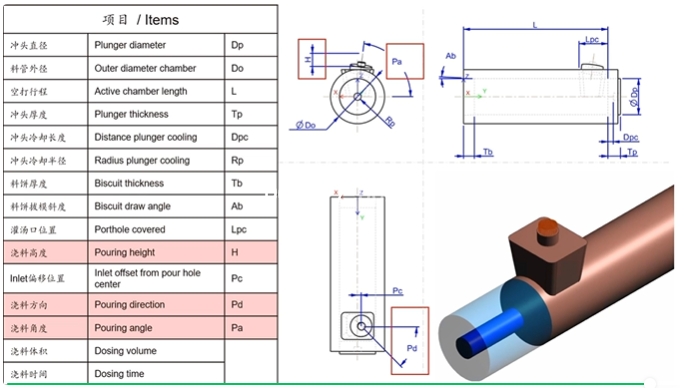

MAGMASOFT®6版本可以針對包含沖頭直徑、料管外徑、空打行程、沖頭厚度、沖頭冷卻長度、沖頭冷卻半徑、料餅厚度、料餅拔模斜度、灌湯口位置、澆料高度、Inlet偏移位置、澆料方向、澆料角度、澆料體積、澆料時間等在內的整體壓射系統和過程，進行DOE優化模擬。

04創新產品優勢

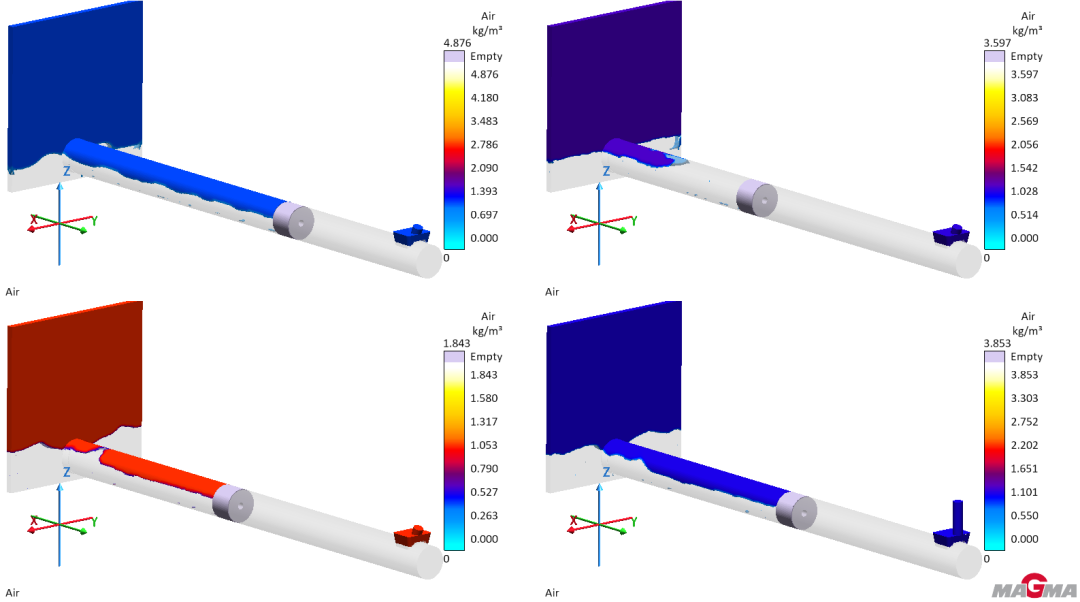

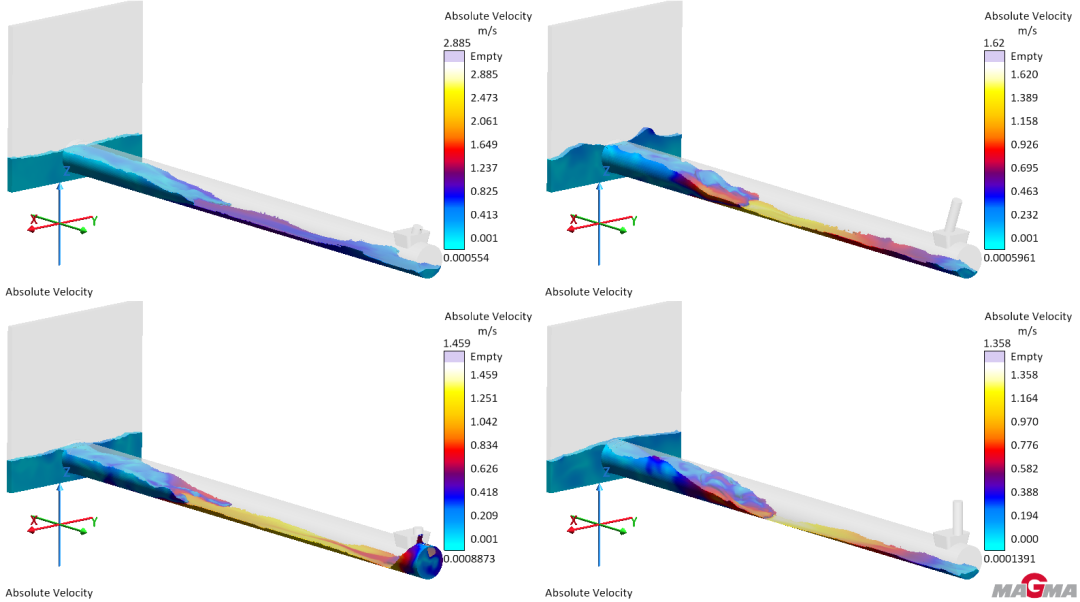

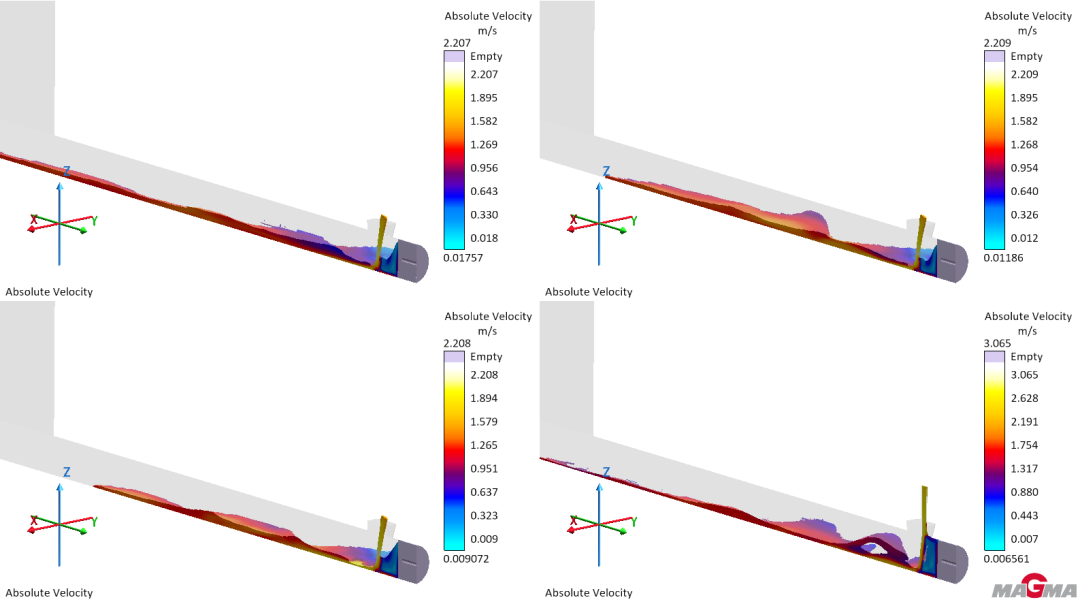

MAGMASOFT®6版本在高壓壓射系統板塊中可以更全面，更準確的模擬實時反饋出不同條件、狀態、工藝下的料管澆料、流動、溫降等壓射狀態。

05用戶案例

2022年6月，GM中國研究院在某模具供應商處試制的壓鑄件產品性能不合格，經過檢驗分析，導致鑄件的力學性能不合格是壓室內產生的過冷晶被壓入鑄件內。因此，GM委托MAGMA中國公司的技術工程師對客戶試制的工藝參數進行優化，分析導致鑄件力學性能不合格的工藝窗口。MAGMA中國公司的技術工程師根據客戶的訴求，對不同試制工藝下的壓射工藝過程進行DOE分析，并根據DOE的結果向客戶提交了優化后的壓射工藝參數。GM的客戶在隨后的試制中采用優化后的壓射工藝參數，產品力學性能經過檢測合格，規避了再次改模的風險。

06發展趨勢

針對壓鑄產品越來越大，澆料方式的多樣化，料管內充型的穩定性，料管內金屬液溫度的把控等有著越來越高要求和穩定性，所以對應的MAGMASOFT®的壓射系統的DOE模擬完全匹配領域的發展趨勢和需求。
