模具制造作為制造業的前端工藝，其精準度會直接影響產品的生產質量。以新能源汽車制造為例，無論是汽車內飾、電池箱殼蓋、車身覆蓋件、精密電子零部件等都需要依靠模具成型。

隨著新能源汽車產業的加速崛起，對于模具的質量和加工效率也提出了更高的要求，如何尋求更高效的模具三維檢測方案，縮短模具制造時長，降低制造成本，逐漸成為模具制造企業脫穎而出的關鍵。

01案例背景

案例中的客戶主要從事以復合材料技術為主體的產品設計、加工制造和經營銷售，旗下主要產品有新能源汽車/房車零部件、天線美化外罩、風電部件、以及組合式大尺寸養殖槽等，產品已廣泛應用于國民經濟各個領域。
公司在新能源汽車配件方面業績優秀，開發多項電池箱上蓋研制項目，且已為北汽、廣汽等新能源汽車行業知名廠家批量供貨。

本次和思看科技的合作項目旨在對新能源汽車電池箱上蓋模具進行三維測量，以獲取其完整的三維數據，確保其符合加工標準。

02客戶需求

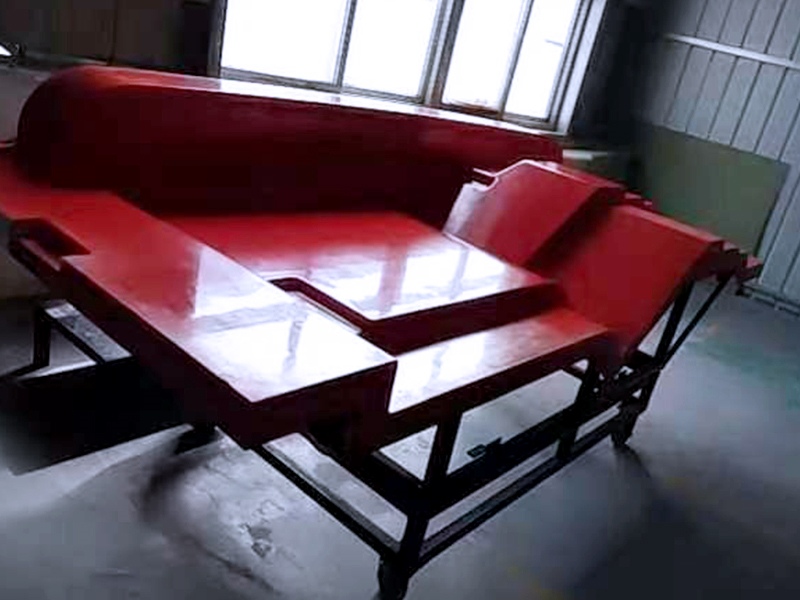

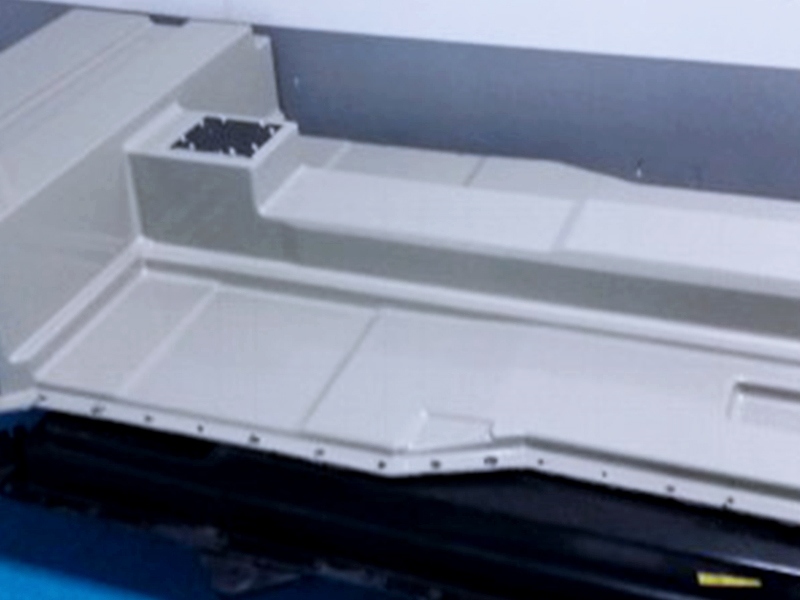

電池組是新能源汽車的核心部件，其中電池箱上蓋作為電池箱組件的重要組成部分，是承載電池、保護電池不受外部沖擊的穩定器。案例中的電池箱上蓋模具為玻璃鋼材質，玻璃鋼又叫玻璃纖維增強塑料，它作為一種新型的復合材料，具有強度高、質量輕等優點，在本案例中被用于新能源汽車電池箱上蓋的制造加工。

客戶需要檢測多種汽車玻璃鋼模具的尺寸公差以及平面度，確保模具質量滿足加工要求，使電池箱上蓋符合供應標準，助力電池箱組件安全生產并提高生產效率。

03項目難點
1. 玻璃鋼具有非剛性特點，即玻璃鋼的成型工藝與金屬產品的成型工藝相比，存在“脫模就變形”的特點，導致模具形變處較多。
2. 模具尺寸大且形狀復雜，測量過程費時費力，特別是對于一些外形較窄的模具，一般掃描儀無法完整測量。
3.模具轉角、垂面及狹窄空間較多，測量過程中容易產生死角或干涉面，導致測量結果不全面。

04傳統測量方式

以往客戶通常采用水平泡檢測，該方法存在諸多弊端：
1. 測不全且測量精確性差；方案只能檢測模具表面是否平整，無法測量凸起及凹陷處的大小和范圍，因此會影響后續修模的準確性，從而導致整個模具報廢，造成極大的成本浪費。
2.無檢測報告，檢測結果不直觀，后續的修模、改模需要憑借工作人員的經驗判斷，對工作人員專業性要求較高。
3.工作量大，產品檢測周期長，影響模具加工效率。

05解決方案

使用設備：SIMSCAN

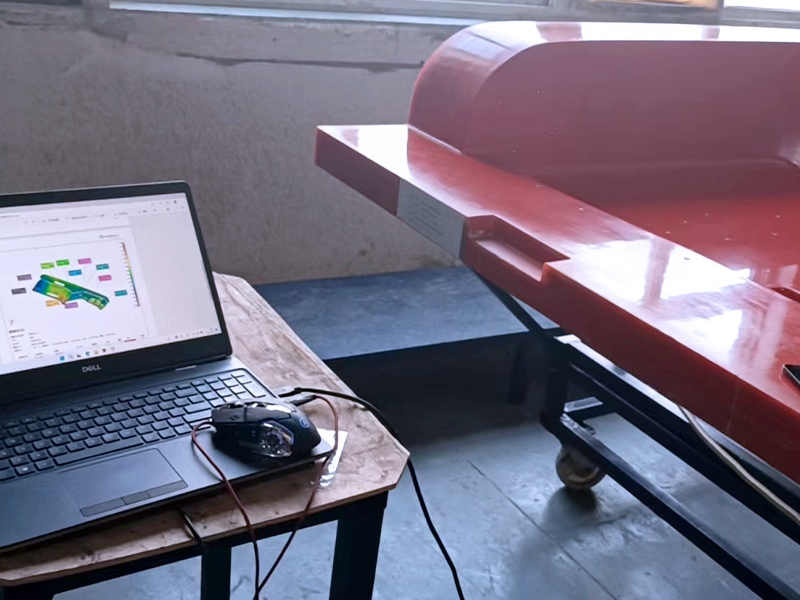

掃描過程：在模具表面貼少量定位標記點，通過非接觸式三維激光掃描儀對模具表面進行全面掃描，快速獲取模具高密度點云數據，將掃描數據導入專業的三維軟件進行后期處理 ，與CAD標準數模比對得到各位置的尺寸偏差值，并生成檢測分析報告。
掃描全程用時：最小的模具（尺寸約60cm*25cm）需8分鐘，最大的模具（尺寸約200cm*100cm*50cm）需15分鐘。

06方案優勢

1.高速掃描 效率至上

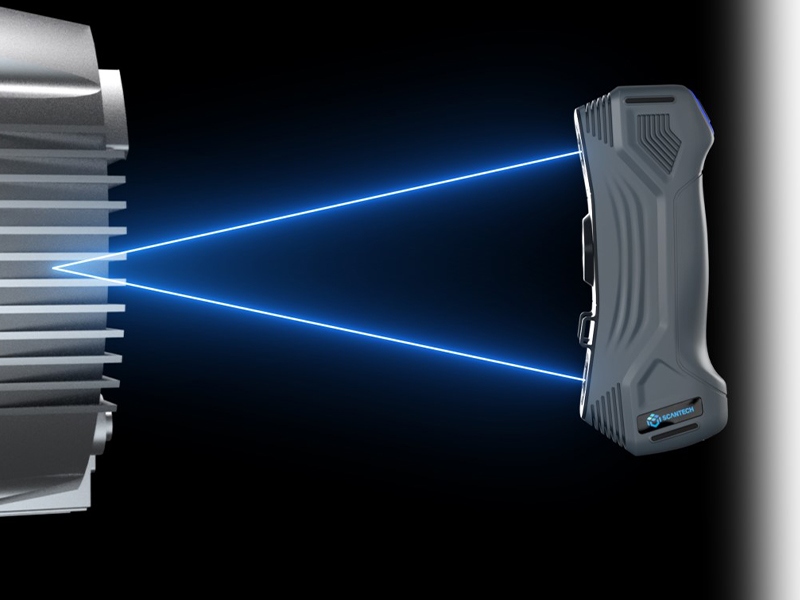

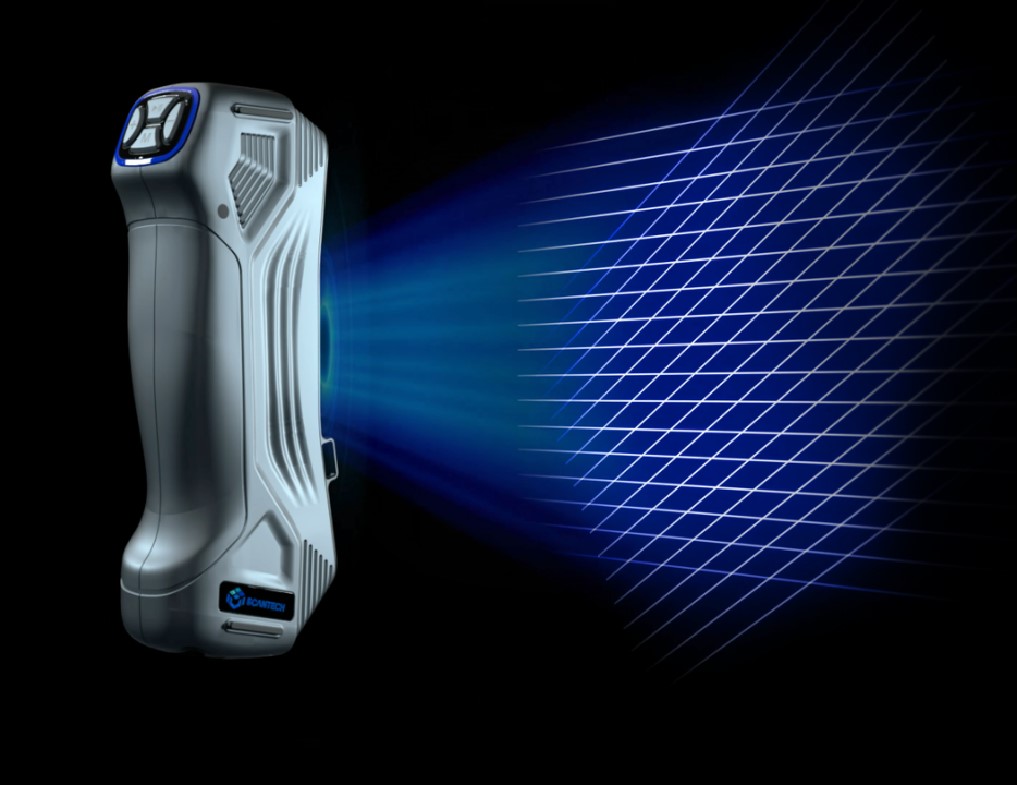

SIMSCAN掃描速度快，高速掃描模式下，34束交叉藍色激光線掃描，最高可達280萬次測量/秒，最大掃描面幅可達700mm×600mm，對于大尺寸工件，效率提升非常明顯，大幅縮短了工作時長。

2.精細于微 性能強大

0.020mm超高分辨率和可重復性精度，輕松獲取高密度點云數據，表面缺陷特征還原度高。此外，SIMSCAN兩個相機距離僅130mm，相機幀率高達120fps，便于精準獲取任意狹窄面或拐角等隱蔽空間的三維數據。

3. 便攜小巧 靈活有余

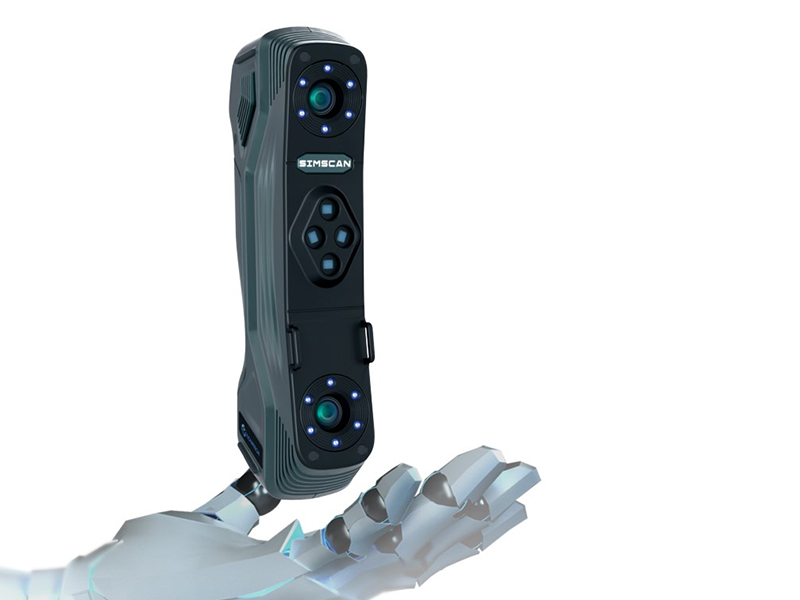

SIMSCAN在全系列手持激光三維掃描儀中外觀最小巧、最輕便，可以緊貼模具內壁進行掃描，狹窄空間掃描游刃有余，滿足多樣化掃描需求。

4. 實時報告分析

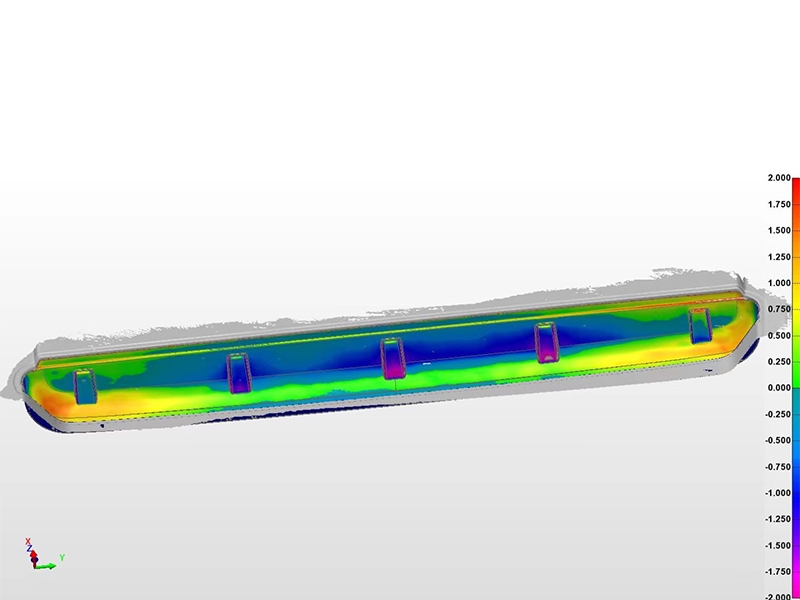

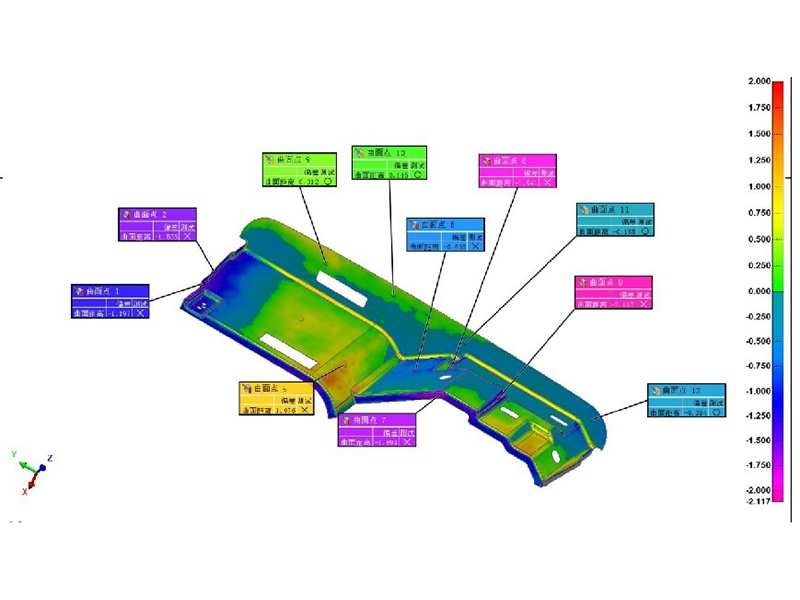

將獲取數據導入三維檢測軟件中與原始CAD數模進行對比分析，生成簡單易懂的偏差色譜圖，為后續產品的修模、改模提供精準的數據指導。

07客戶評價

思看科技的三維測量方案幫助我們完成了汽車電池箱上蓋模具的高精度三維檢測，主要優勢體現在以下幾點：首先，提高了修模、改模效率，幫助我們對不合格的地方進行更加精準的修復，保證了汽車電池箱上蓋生產加工質量。其次，降低了由于修模過程中的錯誤導致的模具報廢率，減少了成本支出。最后，實時生成檢測報告使模具加工精度和形變程度一目了然，為后續指導工程師修模、補模提供了極大的便利條件。

模具工業的發展需要與機械制造、電子通信、汽車制造等大型支柱工業制造產業的發展相適應。激光三維掃描儀以其數據獲取速度快、測量精度高、無需接觸等特質，為模具制造企業提供高效精準的三維數字化質量控制方案，可以全面覆蓋工業制造全生命周期。隨著高精度三維數字化技術在模具行業的普及，將助力工業制造產業實現更加精細化、標準化、智能化發展。
